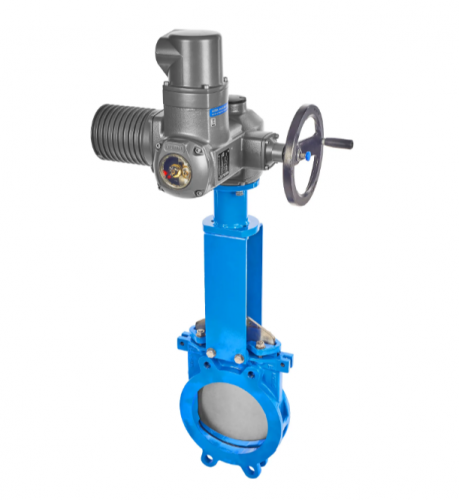

Задвижка шиберная с невыдвижным шпинделем с электроприводом Auma в Севастополе

Назначение и область применения

Задвижка шиберная применяется в качестве запорной арматуры в системах наружного водоотведения, очистных сооружений, целлюлозно-бумажной, горнодобывающей, пищевой промышленностей для перекрытия потока жидкостей с содержанием твёрдых частиц во взвешенном состоянии, сыпучих твёрдых материалов, сточных вод. Возможна установка в колодцах и камерах.

Номинальный диаметр

DN 50 — DN 1200

Номинальное давление

DN 50 – DN 250 – 10 бар;
DN 300 – DN 400 – 6 бар;
DN 500 – DN 600 – 4 бар;
DN 700 – DN 1200 – 2 бар

Температура рабочей среды

PDM -15 °С … +110 °С; кратковременно: -20 °С … +120 °С.
NBR -10 °С … +80 °С; кратковременно: -10 °С … +90 °С

Присоединение

Межфланцевое

Материал

Чугун

Герметичность затвора

класс «А» по ГОСТ 9544-2015 в одном или двух направлениях, испытательная среда – вода, Pисп = 1,1хPN.

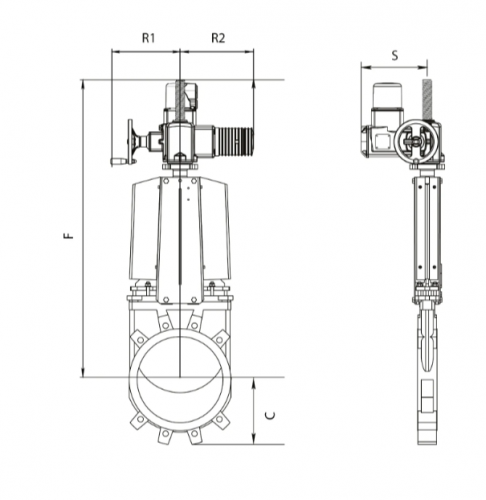

Присоединительные размеры и размеры уплотнительных поверхностей фланцев

Соответствуют ГОСТ 33259-2015

Климатическое исполнение

«УХЛ5» по ГОСТ 15150-69 (-10 °С ... +35 °С).

Испытания по ГОСТ 33257-2015, испытательная среда — вода

Испытания по ГОСТ 33257-2015: прочность корпуса, герметичность относительно окружающей среды 1,5хPN

Управление

Электропривод

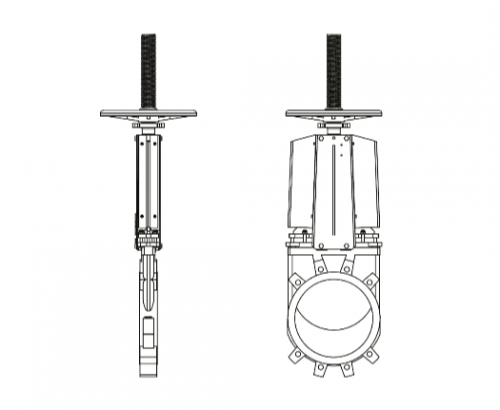

1. Корпус

   Высокопрочный чугун ВЧ40 (EN-GJL-400-15)

2. Нож

   Нержавеющая сталь 08Х18Н10 (AISI 304)

3. Крышка сальника

   Высокопрочный чугун ВЧ40

4. Опорная пластина

   Сталь с защитным покрытием

5. Седло

   NBR/EPDM

6. Сальниковое уплотнение

   Синтетическое волокно + PTFE + NBR

7. Шток

   Нержавеющая сталь 12Х18Н9 (AISI 303)

8. Бугель

   Сталь

9. Гайка штока

   Бронза

10. Маховик

    Высокопрочный чугун ВЧ40

11. Гайка колпака

    Сталь

12. Колпак

    Сталь с защитным покрытием
