Назначение и область применения

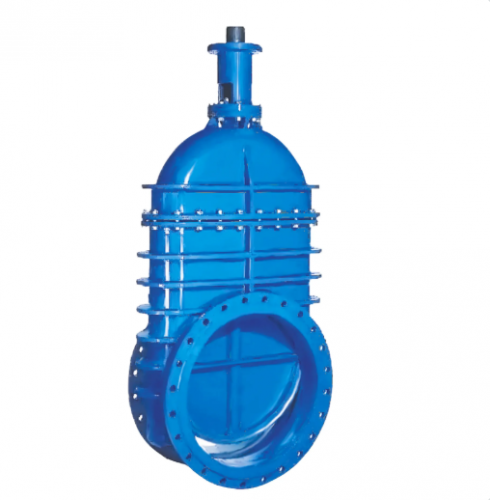

Задвижка с уплотнением седла металл/металл применяется в качестве запорной арматуры для различных систем, в которых рабочей средой является вода, нейтральные жидкости: хозяйственно-питьевое водоснабжение, оборотное водоснабжение, водоотведение и др. Не предназначены для установки на пар.
Номинальный диаметр
DN 350 — DN 1600
Номинальное давление
PN 10
Температура рабочей среды
-15 °C ... +80 °C; кратковременно: -15 °C ... +90 °C
Присоединение
Фланцевое
Материал
Чугун
Герметичность затвора
Класс «А» по ГОСТ 9544-2015 в оба направления

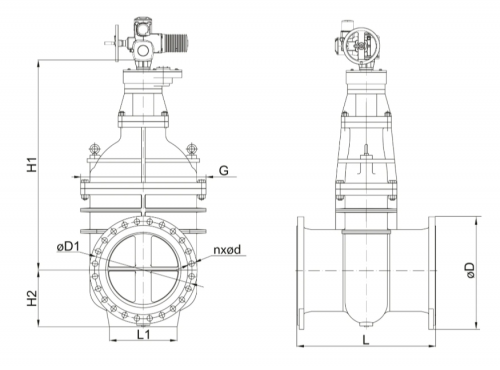

Присоединительные размеры и размеры уплотнительных поверхностей фланцев
Соответствуют ГОСТ 33259-2015
Климатическое исполнение
«УХЛ5» по ГОСТ 15150-69 (-10 °С ... +35 °С).
Испытания по ГОСТ 33257-2015, испытательная среда — вода
— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN;
— Герметичность затвора 1,1 х PN
Управление
Электропривод, редуктор
Корпус
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Седло на корпусе
Бронза
Клин
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Уплотнение седла на клине
Бронза
Гайка клина
Бронза
Шпиндель
Нержавеющая сталь AISI 420 (20Х13)
Подшипник скольжения
Нержавеющая сталь AISI 420 (20Х13)
O-образное кольцо
EPDM
ISO фланец
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Прокладка крышки
EPDM
Крышка
Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
Электропривод
Не указан
Редуктор
Не указан
Дренажная пробка
Нержавеющая сталь 08Х18Н10 (AISI 304)
Крепежные изделия
Оцинкованная сталь
