Назначение и область применения

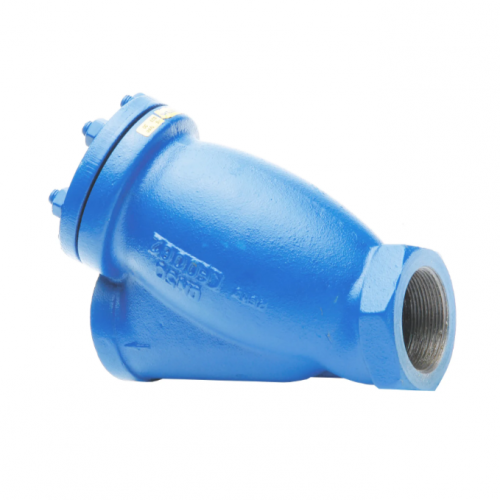

Фильтр задерживает находящиеся в рабочей среде твердые частицы, размер которых превышает размер ячеек фильтрующей сетки. Применяется в различных областях, где в качестве рабочей среды используется вода, антифризы, пар или другие жидкости, не вызывающие коррозию элементов фильтра: питьевое водоснабжение, оборотное водоснабжение, водяное пожаротушение, теплоснабжение, холодоснабжение. Фильтр может поставляться с магнитной вставкой или сливным краном.

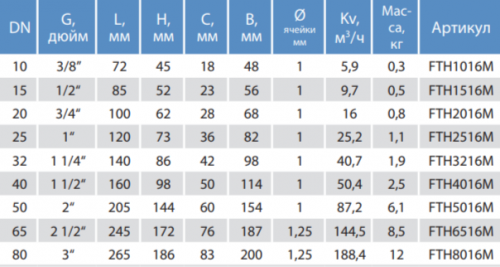

Номинальный диаметр
DN 3/8” – DN 3”
Номинальное давление
PN 16
Температура рабочей среды
-10 °С … +200 °С
Присоединение
Резьбовое
Материал
Чугун
Климатическое исполнение
«УХЛ5» по ГОСТ 15150-69 (-10 °С…+35 °С)
Испытания по ГОСТ 33257-2015, испытательная среда — вода
— Прочность и плотность корпуса, герметичность относительно окружающей среды 1,5 х PN

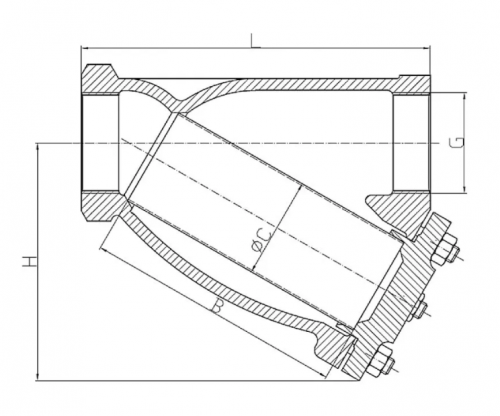

1. Корпус
Серый чугун СЧ25 (EN-GJL-250)
2. Крышка
Серый чугун СЧ25 (EN-GJL-250)
3. Сетка
Нержавеющая сталь X5CrNi18-10
4. Прокладка
Карбоамидный каучук
5. Магнитная вставка
Нержавеющая сталь / ферромагнит
